Le Guaine e Attraversamenti possono essere utilizzate per indicare la presenza, ed il tracciato, di oggetti di tipo guaina o attraversamenti (ferroviari, parallelismi, altro).
Per inserire un nuovo oggetto di tipo Guaina o Attraversamento utilizzare l'icona presente nella toolbar Creazione oggetti. La procedura guidata chiede di selezionare la tubazione a cui la guaina, o attraversamento, si riferisce. Una volta inserito l'oggetto grafico, nella posizione desiderata, compilare i dati relativi al record.

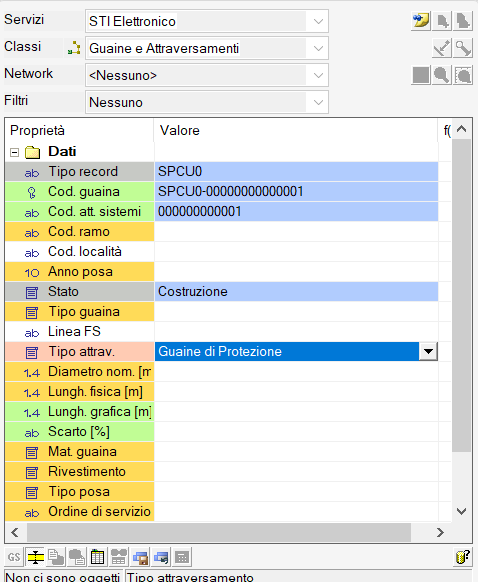

Dalla schermata di esempio sopra riportata si osserva che per gli attraversamenti è presente un attributo "richiesto", Tipo attraversamento, che identifica il tipo di attraversamento che si vuole inserire a scelta tra:
I rimanenti attributi "obbligatori" possono essere valorizzati in un secondo momento (comunque prima della procedura di esportazione).

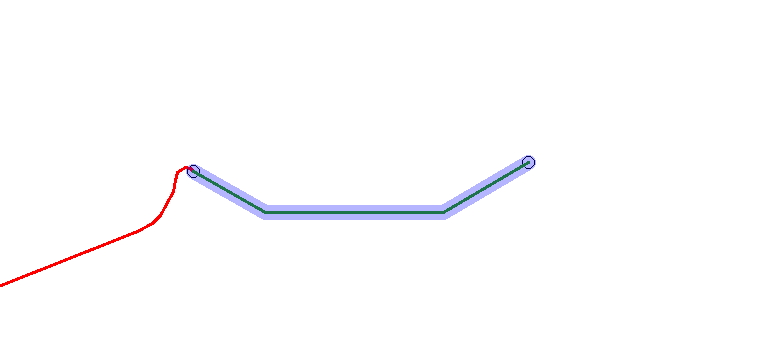

In riferimento alle guaine e attraversamenti sono presenti nella toolbar Creazione oggetti due comandi aggiuntivi, e , che permettono rispettivamente di accendere e spegnere il layer contenente questi oggetti; questa funzionalità torna utile nel caso di sovrapposizione completa con oggetti della classe Tubazioni, come di seguito ad esempio, per poter nel caso navigare sui dati di una o dell'altra
Infine, essendo l'oggetto dotato di una trasparenza per ottenere una stampa corretta del modello pdf è necessario che nel box di stampa sia attivo il flag relativo alla stampa della trasparenza. |
