Poligonazione (x64 e x86)
|
Poligonazione (x64 e x86) |
|
|
Nome Comando al Prompt: PLGN
Questo comando esegue il calcolo delle poligonali effettuando, laddove ne esistano i requisiti, la compensazione empirica e/o rigorosa. Le tipologie di poligonale gestite sono:
Per utilizzare il comando è necessario avere il libretto (si tratta di un file di testo), contenente i dati rilevati in campagna. Il libretto di campagna è un file di testo, con estensione myt, che si può ottenere trasformando il file di scarico proveniente dalla stazione totale utilizzando il comando UniDrv o ConvStrum, che trasforma i dati dei più diffusi strumenti sul mercato.

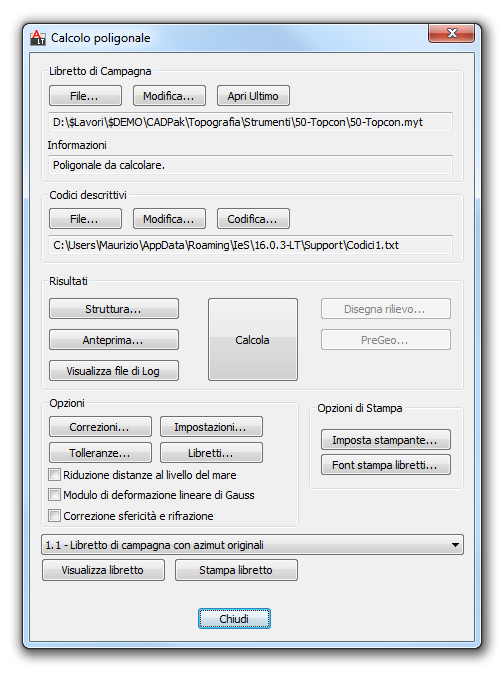

Il comando visualizza la seguente finestra di dialogo:
Il formato del libretto di campagna è il consueto formato myt come mostrato quì di seguito:
NEWMYT à Indica al comando PLGN l'inizio dei dati TITOL Rilievo di prova per Topografia à Indica al comando PLGN il titolo del rilievo TOLLE 0.05 0.05 à Tolleranze sulle letture reciproche per distanza e dislivello TOLLT 0.05 0.05 0.02 à Tolleranze sulla chiusura Planimetrico, Altimetrico ,Angoli PUNTI 3 à Linea che indica al comando PLGN l'inizio dei punti battuti e la loro formattazione 1000 1 5 1.560 5.6290 96.7275 62.036 1.460 1000 2 5 1.560 10.2170 96.7255 60.581 1.460 . . . Staz Punto Cod Hs Azimut Zenit Dist. Incl. Hp . . . 6000 236 9 1.600 32.1775 91.3440 22.304 1.46 6000 7000 4 1.600 183.4660 104.9875 51.365 1.460 FINE à Linea che indica a CADPak la fine dei punti battuti PFISS 1000 0.0 0.0 0.0 à Coordinate della prima stazione del rilievo – Pfiss Staz x y z ORIEN 1000 0.0 à Orientamento della prima stazione – Orien Staz Angolo TRASL 0.00 0.00 516.326 à Linea che indica a CADPak di traslare il rilievo di Δx, Δy, Δz POLIG à Indica a CADPak che segue una definizione di una poligonale 1000 2000 3000 4000 5000 6000 à Stazioni che compongono la poligonale FINE à Indica a CADPak che la fine dei dati
Il formato del file con i codici (chiamato anche tabelle dei codici) descrittivi e distribuito col software formattato come segue: - Righe che iniziano con il carattere punto e virgola [ ; ] sono trascurate in quanto considerate commento; - Righe vuote sono ignorate; - Prima colonna contiene i codici (non ci devono essere righe vuote prima del codice); - Seconda colonna contiene la descrizione; Il file è modificabile a piacere dall'utente che potrà personalizzarlo secondo le proprie esigenze.
ATTENZIONE La conversione del file eventualmente personalizzato al nuovo formato deve essere fatta seguendo le linee guida sopra riportate.
;----------------------------------------------- ; Questo e` un esempio di file codici per la funzione PLGN. ; In questo file si possono aggiungere codici a piacere. ; Si possono avere piu` file con i codici.
; PLGN legge questo file ignorando le righe vuote e quelle che iniziano ; col carattere punto e virgola che può essere utilizzato per inserire ; dei commenti come questo.
; Si raccomanda di scrivere una descrizione appropriata.
;----------------------------------------------- ;Codice Descrizione ;----------------------------------------------- 0 Station 1 Holzpflock 2 Eisenpflock 3 Gebaeudeeck 4 Vermessungsnagel 5 Strassenrand 6 Mauerfuss 7 Mauerkante 8 Umzaeunungsfuss 9 Hoehenpunkt 10 ***** 11 Grenzstein 12 Grenzstein aus Beton 13 Stein auf Grenze 14 Punkt auf Grenze 15 Lattenzaun 16 Schachtmitte 17 Boeschungsfuss 18 Boeschungskopf 19 Huetteneck 20 Waldrand 21 Festpunkt 22 naechste Station 23 vorherg. Station 24 Nullpunkt 25 Nullpunkt 26 Nullpunkt 27 Nullpunkt 28 Einzaeunung 99 allgemeiner Punkt ;----------------------------------------------- ;Codici con descrizione manufatti ;----------------------------------------------- 40 fabbricato 41 recinzione 42 muretto/parapetto 43 muro 44 rampa accesso 45 campanile 46 camino 47 torre 48 croce 49 fin./porta ;----------------------------------------------- ;Codici con elementi stradali e ferroviari ;----------------------------------------------- 50 strada 51 strada dx 52 strada sx 53 asfalto dx 54 asfalto sx 55 sentiero 56 autostrada 57 ferrovia 58 scarpata 59 marciapide 60 cunetta 61 segnaletica ;----------------------------------------------- ;Codici con elementi idraulici ;----------------------------------------------- 62 fiume 63 asse fluviale 64 canale irriguo 65 fosso 66 argine dx 67 argine sx 68 pozzo ;----------------------------------------------- ;Codici con elementi agricoli ;----------------------------------------------- 80 vigneto 81 frutteto 82 quercia 83 noce 84 ulivo 85 noce 86 gelso 87 conifera 88 albero da frutta 89 albero ;----------------------------------------------- ;PREGEO ;----------------------------------------------- 90 PF 91 TRIG. 92 sf.part.00/00 93 spigolo fabbricato 94 termine 95 confine 96 vertice particella 97 vertice nuova dividente ;----------------------------------------------- ;Codici per la descrizione di punti di stazione ;----------------------------------------------- 100 p.l. con chiodo 101 pichetto in ferro 102 chiodo miniato
;----------------------------------------------- ;Codici con descrizione manufatti per impianti ;----------------------------------------------- 120 linea aerea 121 linea sotteranea 122 palo 123 traliccio 124 tombino 125 pozzetto 126 caditoia 127 condotta 128 tubazione 129 cabina 131 fognatura 132 fognatura bianca 133 fognatura nera 134 elettrodotto 135 telefono 136 gasdotto 137 acquedotto 138 idrante ;----------------------------------------------- ;ALTRI ;----------------------------------------------- 100 base 101 sommità 102 ciglio 103 spigolo 104 spalletta 105 bordo 106 centro 107 allineamento 108 vertice 109 incrocio 110 inizio 111 fine 112 estremità 113 limite 114 punto 115 caposaldo q.ta 116 confine 171 base 172 sommità 173 ciglio 174 spigolo 175 spalletta 176 bordo 177 centro 178 allineamento 179 vertice STR Ciglio strada HE Spigolo casa MAUER Muro
;----------------------------------------------- ; Esempio 'EsCodBlk' ;----------------------------------------------- PICCHETTO PICCHETTO CIPPO CIPPO CHIODO CHIODO EDIFICIO EDIFICIO CAMPANILE CAMPANILE MURO MURO CONTRASSEGNO CONTRASSEGNO
;*** EOF ***
Il comando PLGN gestisce anche i codici combinati come ad esempio 9 + 51 significa "Inizio Sentiero". Per utilizzare i codici combinati si deve già in fase di rilievo in campagna utilizzare la combinazione, cioè quando è il momento di inserire il codice descrittivo nello strumento si inserisce direttamente la combinazione 9.51 (che CADPak poi riconoscerà come "Inizio Sentiero" visto che nella tabella 9= Inizio 51=Sentiero) come nell'esempio appena menzionato. Alcuni strumenti non danno la possibilità di inserire il carattere punto nel codice e pertanto nel caso dell'esempio precedente si dovrebbe utilizzare 0951 dove 09= Inizio 51=sentiero. Per indicare a CADPak quale tipo di codifica si è utilizzata, cioè per scegliere il tipo di codifica tra "9.51" e "0951" è necessario premere il pulsante Codifica... nella finestra di dialogo visualizzata da questo comando. Quando si hanno a disposizione sia il file con i dati ed il file con i codici si può utilizzare il pulsante Calcola per avviare la procedura di calcolo.
Definizione della struttura delle poligonali del rilievo Nella fase di calcolo il comando PLGN apre il libretto di campagna (formato *.myt mostrato nelle pagine precedenti) leggendo le letture ai punti ed anche le istruzioni in esso presenti; ad esempio se trova la parola POLIG si aspetta la dichiarazione di una poligonale e che la riga successiva contenga l'elenco delle stazioni contenute nella poligonale.
POLIG 100 200 300 400 500 600 100
In questo caso le due righe (del file) indicano a CADPak che il rilievo contiene una poligonale chiusa (l'ultima stazione della poligonale coincide con la prima) composta dalle stazioni descritte. Se una poligonale avesse una poligonale collegata la definizione sarebbe
POLIG 100 200 300 400 500 100 POLIG 200 700 800 900
Se le poligonali sono collegate, le poligonali "figlie" devono avere la prima stazione coincidente con una qualsiasi stazione della poligonale "madre". Nel figura la poligonale "madre" sarebbe quella definita dalle stazioni 100 200 300 400 500 100.
Imposizione dell'origine del rilievo Imporre l'origine del rilievo significa fissare le coordinate della prima stazione del rilievo che si fa aggiungendo e/o modificando la seguente riga nel file dei dati *.myt.
PFISS <prima stazione> <X stazione> <Y stazione> <Z stazione>
A titolo di esempio segue un estratto da un libretto di campagna:
------------------------------------------- NEWMYT TITOL TOLLE 0.05 0.05 TOLLT 0.05 0.05 0.05 PUNTI 3 1000 1001 3 1.544 282.7560 110.1770 10.402 0.000 1000 1002 3 1.544 250.6270 102.5520 31.599 0.000 1000 1003 3 1.544 248.2340 101.9450 37.872 0.000 1000 1004 3 1.544 244.9250 101.1740 51.447 0.000 1000 1005 19 1.544 244.1410 99.3620 59.517 1.460 ... 1000 1057 14 1.544 353.2130 103.9650 19.698 1.460 1000 1058 8 1.544 336.4620 104.0890 16.289 1.460 FINE PFISS 1000 0.0 0.0 0.0 ORIEN 1000 0.0 POLIG 1000 FINE -------- fine del file -----------------
dove la seguente riga
PFISS 1000 0.0 0.0 0.0
È composta da 100 = Nome della prima stazione del rilievo 0.0 = coordinata EST della prima stazione del rilievo 0.0 = coordinata NORD della prima stazione del rilievo 0.0 = coordinata QUOTA della prima stazione del rilievo
Imposizione delle coordinate dell'ultima stazione di una poligonale (aperta vincolata) E' possibile imporre le coordinate dell'ultima stazione del rilievo aggiungendo la seguente riga nel file dei dati *.myt, in aggiunta a quella che eventualmente definisce le coordinate della prima stazione come visto nel punto precedente con la stessa sintassi.
PFISS <ultima stazione> <X stazione> <Y stazione> <Z stazione>
Orientamento del rilievo L'orientamento del rilievo consiste sia nel determinare le coordinate della prima stazione che l'orientamento angolare vero e proprio; con CADPak esistono alcuni modi per orientare un rilievo:
1) Metodo dell'angolo di correzione e delle coordinate imposte alla prima stazione Questo metodo di orientamento prevede di imporre un valore di correzione da applicare a tutti gli azimut letti dalla prima stazione e di imporre le coordinate alla prima stazione. Il metodo prevede l'aggiunta di due righe nel libretto di campagna (cioè il file MYT)
Sintassi: PFISS <prima stazione> <X stazione> <Y stazione> <Z stazione> ORIEN <prima stazione> <angolo di correzione>
Esempio: A titolo di esempio segue un estratto da un libretto di campagna:
------------------------------------------- NEWMYT TITOL TOLLE 0.05 0.05 TOLLT 0.05 0.05 0.05 PUNTI 3 1000 1001 3 1.544 282.7560 110.1770 10.402 0.000 1000 1002 3 1.544 250.6270 102.5520 31.599 0.000 1000 1003 3 1.544 248.2340 101.9450 37.872 0.000 1000 1004 3 1.544 244.9250 101.1740 51.447 0.000 1000 1005 19 1.544 244.1410 99.3620 59.517 1.460 ... 1000 1057 14 1.544 353.2130 103.9650 19.698 1.460 1000 1058 8 1.544 336.4620 104.0890 16.289 1.460 FINE PFISS 1000 0.0 0.0 0.0 ORIEN 1000 50.0 POLIG 1000 FINE -------- fine del file -----------------
L'istruzione PFISS serve, come visto nel punto precedente, per imporre le coordinate della prima stazione L'istruzione ORIEN serve invece per fare in modo che CADPak aggiunga algebricamente un determinato valore angolare a tutti gli azimut letti dalla prima stazione provocando la rotazione del rilievo a cascata su tutte le stazioni del rilievo.
2) Metodo dell'azimut imposto e delle coordinate imposte alla prima stazione Questo metodo di orientamento prevede di imporre un valore ad una lettura azimutale effettuata dalla prima stazione della prima poligonale del rilievo verso un determinato punto battuto dalla stessa stazione. In questo modo CADPak assegna l'azimut indicato alla lettura del punto indicato
Il metodo prevede l'aggiunta di due righe nel libretto di campagna (cioè il file MYT):
Sintassi: PFISS <prima stazione> <X stazione> <Y stazione> <Z stazione> AZIMU <prima stazione> <punto letto> <azimut imposto>
Esempio: A titolo di esempio segue un estratto da un libretto di campagna:
------------------------------------------- NEWMYT TITOL TOLLE 0.05 0.05 TOLLT 0.05 0.05 0.05 PUNTI 3 1000 1001 3 1.544 282.7560 110.1770 10.402 0.000 1000 1002 3 1.544 250.6270 102.5520 31.599 0.000 1000 1003 3 1.544 248.2340 101.9450 37.872 0.000 1000 1004 3 1.544 244.9250 101.1740 51.447 0.000 1000 1005 19 1.544 244.1410 99.3620 59.517 1.460 ... 1000 1057 14 1.544 353.2130 103.9650 19.698 1.460 1000 1058 8 1.544 336.4620 104.0890 16.289 1.460 FINE PFISS 1000 0.0 0.0 0.0 AZIMU 1000 1001 50.0 POLIG 1000 FINE -------- fine del file -----------------

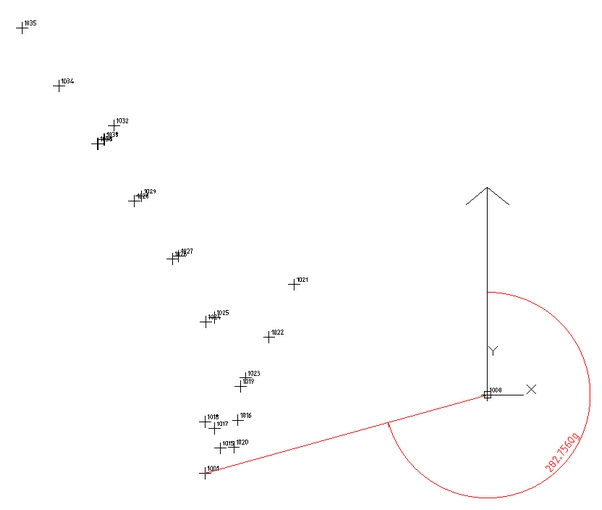

L'istruzione PFISS serve, come visto nei punti precedenti, per imporre le coordinate della prima stazione L'istruzione AZIMU consente di imporre l'azimut indicato al punto indicato provocando la rotazione del rilievo a cascata su tutte le stazioni del rilievo.
3) Metodo della rototraslazione ai minimi quadrati su punti noti Questo metodo di orientamento prevede di imporre dei punti con coordinate fisse su cui il rilievo, una volta calcolato, sarà rototraslato solamente planimetricamente. Il metodo prevede l'aggiunta di almeno due righe nel libretto di campagna (cioè il file *.myt)
Sintassi: PNOTO <stazione> <punto noto> <X punto noto> <Y punto noto> <Z punto noto>
Esempio: A titolo di esempio segue un estratto da un libretto di campagna:
------------------------------------------- NEWMYT TITOL TOLLE 0.05 0.05 TOLLT 0.05 0.05 0.05 PUNTI 3 1000 1001 3 1.544 282.7560 110.1770 10.402 0.000 1000 1002 3 1.544 250.6270 102.5520 31.599 0.000 1000 1003 3 1.544 248.2340 101.9450 37.872 0.000 1000 1004 3 1.544 244.9250 101.1740 51.447 0.000 1000 1005 19 1.544 244.1410 99.3620 59.517 1.460 ... 1000 1057 14 1.544 353.2130 103.9650 19.698 1.460 1000 1058 8 1.544 336.4620 104.0890 16.289 1.460 FINE PNOTO 1000 1001 5.1834 3.2360 533.5610 PNOTO 1000 1004 37.3954 32.1900 534.2690 PFISS 1000 0.0 0.0 533.673 ORIEN 1000 0.0 POLIG 1000 FINE -------- fine del file -----------------

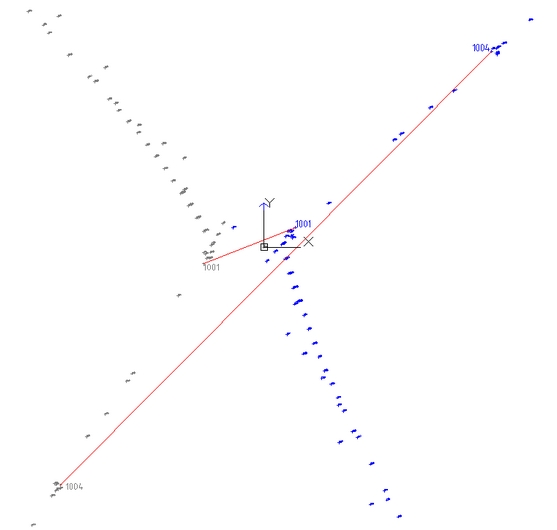

Le istruzioni PFISS ed ORIEN servono per l'esecuzione del primo calcolo. (Rlievo in grigio nella immagine seguente) Le istruzioni PNOTO servono per l'esecuzione della rototraslazione rigida ai minimi quadrati (Rilievo in blu nell'immagine seguente) Le linee rosse mostrano il collegamento dei punti del rilievo noti prima e dopo la rototraslazione (punti 1001 e 1004).
Alla riga di comando del CAD (e nel file di log) viene dato un piccolo report della rototraslazione: Punto noto dichiarato '1001' (5.183400,3.236000,533.561000)! Punto noto calcolato '1001' (-9.894938,-2.747755,533.561210)! Punto noto dichiarato '1004' (37.395400,32.190000,534.269000)! Punto noto calcolato '1004' (-33.360369,-39.153283,534.268312)! Punti da elaborare: 2/2 ------------------------------------------------- ROTOTRASLAZIONE RIGIDA SENZA VARIAZIONE DI SCALA Fattore di scala: 1.0 ------------------------------------------------- Parametri della trasformazione ------------------------------------------------- Rotazione rad/deg.: -2.876 / -164.755 Traslazione.......: X=-5.086 Y=3.187 Numero dei punti.................................: 2 Deviazione standard (sqm) coordinate calcolate...: X: 0.000 - Y: 0.000 Varianza coordinate calcolate....................: X: 0.000 - Y: 0.000
Deviazione standard (sqm) distanze calcolate.....: 0.000 Varianza distanze calcolate......................: 0.000
------------------------------------------------- Differenze di distanza tra posizioni corrette e calcolate Punto Delta ------------------------------------------------- 1 0.000 2 0.000 ------------------------------------------------- Valore medio 0.000
------------------------------------------------- Al 85% i valori finali delle coordinate saranno compresi in un intorno di X: 0.000 - Y: 0.000
Al 95% i valori finali delle coordinate saranno compresi in un intorno di X: 0.001 - Y: 0.000
La rototraslazione ai minimi quadrati può anche essere eseguita col comando TRANSFORMRTMIN su un rilievo calcolato con uno dei sistemi precedenti.
---
Il comando PLGN calcola le coordinare cartesiane dei punti di rilievo. Se il calcolo avviene nell'ambito di una poligonale vincolata le coordinate dei punti si distinguono tra compensate e non compensate; infatti i punti battuti da una stazione le cui coordinate sono compensate avranno coordinate compensate. Inoltre vengono generati alcuni libretti che tecnicamente sono dei file di testo, con dei nomi particolari per renderne agevole il riconoscimento.
Rilievo.myt Libretto di campagna originale Rilievo.log Registro delle attività e delle anomalie trovate Rilievo_(1.1).txt Libretto di campagna - Dati originali di rilievo Rilievo_(1.2).txt Libretto di campagna - Dati originali di rilievo con azimut riferiti alla stessa direzione Rilievo_(1.7).txt Libretto completo con dati NON compensati Rilievo_(3.1).txt Libretto delle poligonali Rilievo_(4.1).txt Coordinate cartesiane NON compensate Rilievo_(4.2).txt Coordinate cartesiane compensate empiricamente Rilievo_(4.3).txt Coordinate cartesiane compensate rigorosamente Rilievo_(5.1).dat Libretto delle misure nel formato di Pregeo 7 Rilievo_(5.2).dat Libretto delle misure nel formato di Pregeo 8-9 Rilievo_(5.3).dat Libretto delle misure nel formato di Pregeo 10 Rilievo_CP(6.1).xyz Standard C2D: Coordinate NON compensate Rilievo_CP(6.2).xyz Standard C2D: Coordinate compensate empiricamente Rilievo_CP(6.3).xyz Standard C2D: Coordinate compensate rigorosamente Rilievo_CP(7.1).txt Standard PLGS: File di input per comando PLGS (generato solo per soluzioni rigorse)
Tra questi libretti, che sono numerati, vi sono i due libretti 5.1, 5.2 e 5.3 che sono i libretti di Pregeo; questi possono essere importati in forma grafica nell editor di AutoCAD con il comando C2DP (vedi più avanti in questo manuale).
Soluzione rigorosa Nel caso di poligonali vincolate viene utilizzata la soluzione rigorosa con metodo ai minimi quadrati. In questo caso nel tracciamento del disegno nel CAD è possibile selezionare cosa si voglia tracciare tra: - Rilievo in coordinate non compensate - Rilievo in coordinate compensate empiricamente - Rilievo in coordinate compensate rigorosamente E' anche possibile il tracciamento dell'ellisse d'errore che fornisce una informazione visiva sulla bontà del rilievo (delle misurazioni effettuate). Ellissi tendendti alla forma circolare e di piccoli semiassi sono indice di un buon lavoro in campagna. Maggiori informazioni sul calcolo rigoroso si possono avere visualizzando il file di log relativo al calcolo, a seguire un esempio dello stesso:
Scarti e Deviazione standard delle eq. agli azimuth --------------------------------------------------------------------------------
Scarti e Deviazione standard delle eq. angolari -------------------------------------------------------------------------------- 200 -> 257.9003 0.0000000000 rad 0.000 cc 0.000 " - 0.0003 0.0001
Scarti e Deviazione standard delle eq. alle distanze -------------------------------------------------------------------------------- 1003-200 -> 14.3456 -0.0001 m 0.0001 200-1004 -> 34.6877 -0.0001 m 0.0001
Coordinate compensate Vertice X Y Sx Sy Stot -------------------------------------------------------------------------------- 1003 -> 678335.020 5110078.080 ± 0.000000 ± 0.000000 0.000000 200 -> 678348.450 5110073.037 ± 0.000061 ± 0.000043 0.000075 1004 -> 678358.770 5110039.920 ± 0.000000 ± 0.000000 0.000000
Ellisse di errore Dev. std X,Y Su-a Sv-b Sx Sy Angolo Vertice [m] [m] [m] [m] [rad] [GRA] [DEG] --------------------------------------------------------------------------------------------- 1003 ± 0.00000 ± 0.00000 ± 0.00000 ± 0.00000 0.00000 0.0000 0.0000 200 ± 0.00008 ± 0.00000 ± 0.00006 ± 0.00004 2.18464 139.0784 125.1705 1004 ± 0.00000 ± 0.00000 ± 0.00000 ± 0.00000 0.00000 0.0000 0.0000
Nota: Gli ellissi non sono tracciati nel caso in cui i semiassi abbiano dimensione minore di 0.000001.
Decimali_Testo_Quote E' stato aggiunto il parametro CodeNDec al file TOPak.ini, sezione [PoligOptions], default 3.
|
