Questo comando serve per ridefinire un blocco esistente nel disegno corrente.

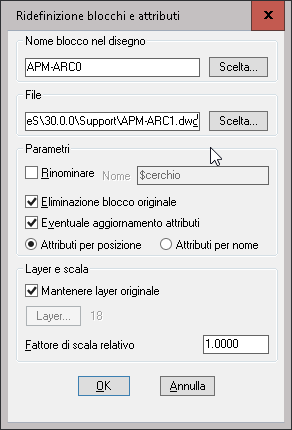

Nel riquadro Nome blocco nel disegno è possibile scegliere il blocco che si intende ridefinire.
Il riquadro File permette di scegliere il nome del file di disegno che andrà a sostituire il blocco.
Riquadro Parametri:
Attraverso l'opzione Rinominare, il blocco, dopo essere stato ridefinito, sarà anche rinominato;
Attivando il check box Eliminazione blocco originale si imposta che i blocchi originali vengano eliminati; Eventuale aggiornamento attributi serve per attivare o disattivare l'aggiornamento dei valori degli attributi. Se nel blocco da sostituire vi sono degli attributi contenenti dei valori e quest'opzione è attivata, CADPak copia i valori nei nuovi blocchi. Esempio: il valore contenuto nel primo attributo del blocco da sostituire, verrà copiato nel primo attributo del blocco nuovo, e così via.
Se il blocco con cui sostituire è nel disegno, sarà necessario esportarlo come dwg e poi utilizzarlo per la sostituzione.
Per esportare un blocco su file è sufficiente utilizzare il comando MBLOCCO , selezionare il blocco e fornire la posizione ed il nome del file. Tale file potrà poi essere utilizzato dal comando BLKATTREDEF di CADPak OEM.
|
