Progressiva su polilinea

Nome Comando al Prompt: PROGPOLY

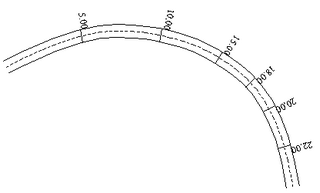

Comando che serve per individuare delle progressive su linee, polilinee, archi e spline, digitando le distanze da tastiera.

clip0169_C_Topografia

clip0170_C_Topografia

Il comando chiede di selezionare la linea, polilinea, arco, spline e quindi di digitare da tastiera le progressive che si intendono individuare sull'oggetto selezionato.

Dopo aver selezionato la polilinea in esame, il comando apre il dialog box con il quale si ha la possibilità di selezionare o meno la visualizzazione del testo, inoltre si possono scegliere il Layer e la lunghezza delle linee di sezione e la distanza minima del vertice corrente dal precedente e dal seguente.

clip0171_C_Topografia

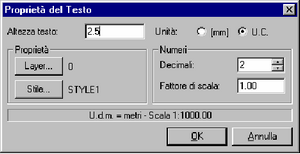

Nel box Proprietà del Testo si ha la possibilità di fissare l'Altezza testo in millimetri, il Layer per il testo, lo Stile del testo, il numero di Decimali ed il Fattore di larghezza.

Nella parte in basso dei box vengono riportate le unità di misura e scala correntemente impostate con il comando IMPOSTA (vedi) di CADPak.

clip0172_C_Topografia

Le due opzioni riportate a fianco servono per poter esprimere le progressive in millimetri (cioè in dipendenza delle scelte effettuate nel comando IMPOSTA) oppure in unità correnti di AutoCAD, che l'utente avrà cura di far coincidere con quelle di AutoCAD, come ad esempio 1 Unità di disegno di AutoCAD = 1 Metro.

Esempio con distanza minima del vertice corrente dal precedente o dal seguente

Utilizzato per non tracciare una linea di sezione quando le distanze tra i verici (usando l'opzione Vertici) precedente o seguente è maggiore di questo valore.

In questo esempio è stato utilizzato il valore 6 (i testi in rosso sono le lunghezze dei tratti di polilinea).

Esempio di quotature con passo dato ed offset numerico del testo

Si abbia una linea lunga 100 e si voglia tracciare una ortogonale ogni 10 metri e quotare con offset 1000 metri (in rosso i valori di input al comando)

Comando: PROGPOLY

Selezionare linea/polilinea/arco:

Lunghezza: 100.00000

Distanza (0.00000) o [Punto/Origine/pAsso/Vertici/oFfset]: f

Offset: 1000

Distanza (1000.00000) o [Punto/Origine/pAsso/Vertici/oFfset]: a

Distanza: 10

Distanza (1000.00000) o [Punto/Origine/pAsso/Vertici/oFfset]: <INVIO>

Comando:

si otterrà questo:
