Creazione connessioni di rete

 Top  Previous  Next

icona_NET_CONNECTION Nome comando al prompt: NET_CONNECTION





Verifica che tutti gli oggetti lineari selezionati abbiano a ciascuna estremità un oggetto di tipo puntuale che li connette al resto della rete e registra nei campi di ogni oggetto lineare gli oggetti puntuali a cui è collegato.



Viene selezionata la rete tecnologica da esaminare tra quelle presenti nel progetto,



Si sceglie se si vuole analizzare tutti gli oggetti componenti la rete o se si vuole solo selezionarne alcuni.



Calcola anche i dati dei nodi progressivi se presenti.

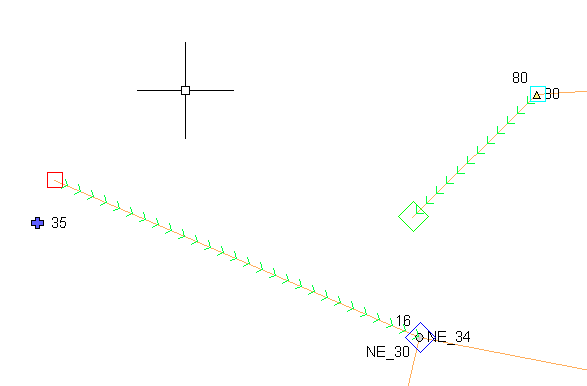

In caso di errori, vengono date le seguenti informazioni:



NetConnection_01





e nella finestra degli errori:



Non ci sono blocchi di partenza (Quadrato rosso)Id - 'T_109'
Presenza di più di un solo blocco come blocco di arrivo (Rombo blu)Id - 'T_109'
Presenza di più di un solo blocco come blocco di partenza (Quadrato azzurro)Id - 'T_111'
Non ci sono blocchi di arrivo (Rombo verde)Id - 'T_111'



Nota

Nell'esempio nel Rombo blu e nel Quadrato cyano ci sono 2 nodi sovrapposti
