Nome Comando al Prompt: C2D_TAF
Questo comando permette di disegnare punti fiduciali contenuti nel file TAF e OUT (per Province di TN/BZ) direttamente nel CAD

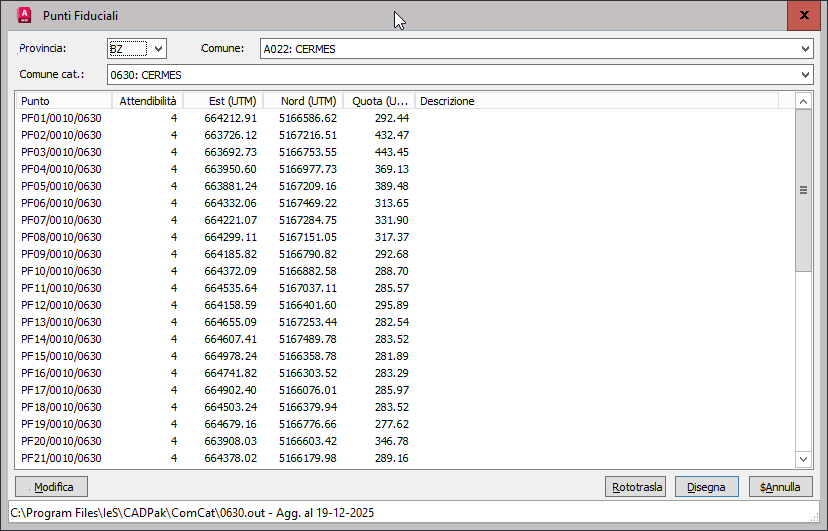

E' necessario indicare la provincia e il comune (e il sistema di riferimento per il Trentino Alto Adige), dopodichè è sufficiente selezionare i punti fiduciali di interesse e premere "Disegna".
Sistemi di riferimento:
Per le province non di TN/BZ le coordinate sono in uno dei sistemi di riferimento come indicato qui:
Coordinata Nord: Sistema Gauss - Boaga = N, Sistema Cassini - Soldner = X, Sistema Sanson - Flamsteed = Y
Coordinata Est: Sistema Gauss - Boaga = E, Sistema Cassini - Soldner = Y, Sistema Sanson - Flamsteed = X
Solo alcuni di questi hanno le coordinate nei sistemi Gauss-Boaga (EPSG: 3003/3004).
In prima battuta vale la seguente regola (Valori in milioni di metri):
X < 1.000.000 -> Probabile Cassini
X = 1.000.000 - 2.000.000 EPSG:3003
X > 2.000.000 EPSG:3004
Y = 3.900.000 - 5.220.000 EPSG:3003/3004
Note
| - | La libreria dei punti fiduciali (TAF/Out) è aggiornata alla data di rilascio della release del software. Vedere la data di ultima scrittura dopo il nome del file (nell'esempio 'Agg. al 25-11-2025'); |
| - | Per le province di Trento e Bolzano i punti GPS sono inseriti nel comune fittizio con nome: |
| - | Per le province di Bolzano e Trento non sono più disponibili le coordinate nel sistema Gauss-Boaga; |
| - | I file OUT per le prov. di TN e BZ ed i file TAF per le altre province sono distribuiti nelle cartelle di installazione |
| C:\Program Files\IeS\CADPak\COMCAT e C:\Program Files\IeS\CADPak\TAF. |
| Nel caso in cui si aggiornino, i nuovi file possono essere messi nella cartella documenti dell'utente. Il software cerca in quella cartella prima che nelle cartelle di installazione. I file out relativi alla prov. di TN e BZ possono essere ottenuti col comando PGIMPORT dal database scaricato da questo link, i file TAF possono essere scaricati dal sito dell'Agenzia delle Entrate a questo link da cui è possibile scaricare gli archivi selezionando la regione e la provincia (vedere anche qui). |
- Nel caso di aggiornamento dei file out per le prov. TN e BZ, si dovranno copiare a mano i file ComCat.txt e ComCat-deu.txt dalla cartella di installazione a quella Utente (solitamente c:\Utenti\UTENTE\documenti\ComCat - verificare variabile MYDOCUMENTSPREFIX)
| - | Per i file TAF delle province, eccetto Trento e Bolzano, la quota è presa dall'ultimo parametro a destra del file stesso. Non per tutti i punti è specificata una quota. |
| - | Nella materializzazione dei punti fiduciali il blocco utilizzato sarà inserito alla quota specificata se esiste. |
| - | Nella operazione di rotraslazione non vengono elaborate le quote, è una rototraslazione piana; |
|
