Genera motivo di tratteggio personalizzato

Nome Comando al Prompt: HATCH_USER

Con questo comando si possono creare modelli di tratteggio personalizzati.

È necessario disegnare gli oggetti che formeranno il modulo di base: il tratteggio finale sarà ottenuto dall'affiancamento di quest'unità. Per facilitare l'operazione, si consiglia l'utilizzo del file HatchInit.dwg, fornito con il software; questo si trova nella cartella C:\Users\<Utente>\AppData\Roaming\IeS\30.1.0\Support (dove <Utente> è il nome dell'utente che ha effettuato il login in Windows).

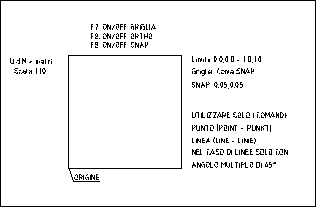

clip0125_CadUtility

Tale disegno è predisposto per il tracciamento del modello. È disegnata una griglia che rappresenta l'estensione del modulo e sono impostati snap ad oggetto nella modalità Fine ed i limiti del disegno in corrispondenza degli estremi della griglia. Più la griglia è fitta e più il modello può risultare complesso. Gli oggetti già disegnati sono posti su layer bloccati, in modo che siano esclusi dalla selezione degli elementi del modello.

Il modello-base deve essere disegnato rispettando le seguenti condizioni:

1)	Utilizzare solo oggetti LINEA o PUNTO;

2)	L'inclinazione delle linee deve essere un multiplo di 45 gradi sessagesimali;

3)	I punti devono essere visibili, non ha alcuna influenza la loro dimensione o il tipo di punto.

Al termine del disegno del modello lanciare il comando HATCH_USER per generare il file relativo al modello stesso. È necessario assegnare un nome al tratteggio ed eventualmente aggiungere una descrizione, selezionare gli oggetti disegnati e indicare il punto di origine. Sarà visualizzato il seguente messaggio di richiesta: "Aggiungere la campitura 'nome_campitura' -al file CPIKISO.PAT? (file di libreria dei modelli di CADPak OEM) oppure -al file ACADISO.PAT?" (file di libreria dei modelli di AutoCAD)

Esempio:

Disegnare un modello di tratteggio come il seguente:

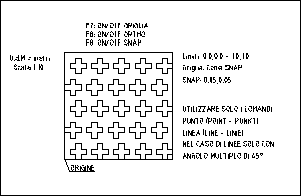

clip0127_CadUtility

- Aprire il file HatchInit.dwg;

- Disegnare il modello di tratteggio utilizzando entità di tipo linea e/o punto;

- Lanciare il comando HATCH_USER.

Il dialogo del comando è il seguente:

Comando: HATCH_USER (Invio)

Nome della campitura: Croci (Invio)

Descrizione (INVIO per nessuna): Croci piccole (Invio)

Il modello di campitura sarà scritto nel file 'C:\Utenti\<Utente>\AppData\Roaming\IeS\30.1.0\Support\Croci.pat'

Le lunghezze delle linee saranno mantenute se il fattore di scala è uguale a 1

Entita' valide: LINEE (ang. = n 45 gradi, n=0,1,2..) - PUNTI

Selezionare oggetti: Specificare angolo opposto: trovato(i) 29 (Selezionare gli oggetti che compongono la campitura)

Selezionare oggetti:

Origine: (cliccare un punto di origine, generalmente in basso a sinistra)

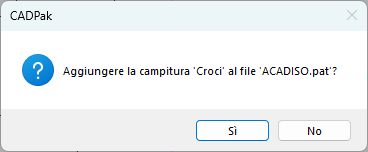

clip0128_CadUtility

Cliccando Sì, il file Croci.PAT sarà aggiunto al primo file CPIKISO.PAT (o ACADISO.PAT in AutoCAD) trovato nel percorso dei file di supporto (in genere nella directory SUPPORT); premendo il bottone No i dati saranno scritti in un file apposito Croci.PAT ma non copiati in CPIKISO.PAT.

Modello campitura aggiunto al file: C:\Users\<Utente>\AppData\Roaming\IeS\CADPak-IT 2026\R30\ita\Support\CPIKISO.pat

Esempio parziale del file CROCI.PAT prodotto dal comando:

*Croci,Croci piccole

180.000000,0.750000,0.950000,0.000000,1.000000,0.050000,-0.950000

0.000000,0.700000,0.800000,0.000000,1.000000,0.050000,-0.950000

180.000000,0.750000,0.700000,0.000000,1.000000,0.050000,-0.950000

0.000000,0.700000,0.650000,0.000000,1.000000,0.050000,-0.950000

180.000000,0.750000,0.300000,0.000000,1.000000,0.050000,-0.950000

0.000000,0.700000,0.250000,0.000000,1.000000,0.050000,-0.950000

...

clip0129_CadUtility

Esempio di utilizzo del modello Croci all'interno di un particolare.
