Da shape a blocco

Nome Comando al Prompt: SHP2BLK

Il comando consente di sostituire una forma del CAD (shape) con un blocco.

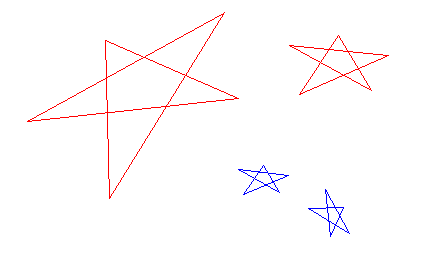

Si supponga di avere un file dwg contenente molti riferimenti ad una shape con nome STAR, come di seguito

Nota
Per creare una shape si può utilizzare il comando _MKSHAPE (solitamente le shape sono già presnti in file dwg che si ricevono)

Per inserire in un dwg una shape creata, utilizzare il comando _SHAPE

Il comando SHP2BLK consente di sostituire tutte le istanze della shape STAR con un blocco con nome dato.

Si supponga di avere il blocco STAR2 (con almeno un attributo) così fatto

e di volerlo sostituire alla shape STAR, il comando richiede la selezione del nome del blocco da utilizzare (fornire STAR2) e il layer su cui creare i nuovi blocchi inseriti al posto degli oggetti Shape.

In seguito chiederà il nome della shape (STAR) ed il layer in base al qualle saranno filtrati gli oggetti shape selezionati.

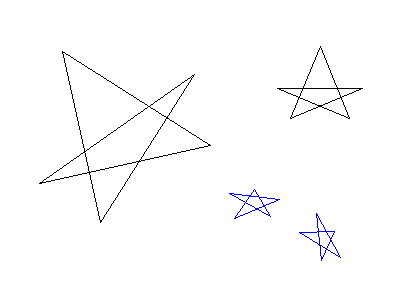

Nell'esempio saranno sostituiti solo le shape sul layer col colore rosso rispettando il fattore di scala.
