Nome Comando al Prompt: TXFORMULA

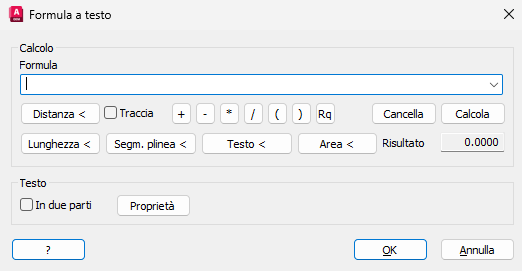

Permette di valutare ed inserire come testo, una formula ed il risultato.
Nel campo Formula è possibile scrivere la formula, utilizzando i bottoni sottostanti con i segni aritmetici.
Con i pulsanti
| Distanza< | è possibile indicare due punti nel disegno che la individuano (Traccia consente di lasciare una linea virtuale che unisce i punti indicati, sarà eliminata al primo comando RIDIS) |
| Lungh. oggetto < | è possibile selezionare un oggetto di cui verrà presa la lunghezza |
| Segm polil. < | è possibile selezionare un segmento di polilinea per averne la lunghezza |
| Testo < | è possibile selezionare un testo di cui verrà presa la prima parte numerica da sinistra verso destra |
| Area < | è possibile selezionare degli oggetti di cui verranno presi i valori dell'area |
Premendo Calcola viene indicato il Risultato della formula.
Nel riquadro Testo è possibile scegliere se creare due testi: uno per la formula e uno per il risultato, attivando il flag in due parti.
|
|

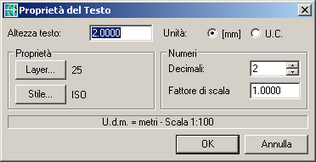

Il bottone Proprietà apre il box in cui è possibile indicare le proprietà e i parametri di inserimento del testo relativo al calcolo.
|
|
|
