In questa scheda di esempio tratteremo di come tracciare una nuova tubazione, con più vertici, a partire da un nodo iniziale (esistente) ed un nodo finale (nuovo).



STI_EP_tub0

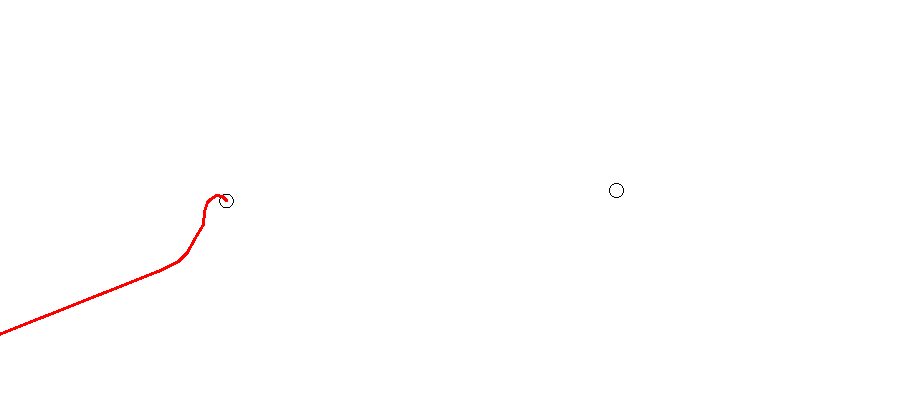

Come si può vedere dall'immagine, il nodo iniziale è già presente in quanto è stato importato (SF, stato di fatto); per tracciare una nuova tubazione dobbiamo quindi come primo passaggio materializzare il nodo che diventerà il nostro punto finale



STI_EP_tub1



Adesso che si dispone di entrambi i nodi (per nodo si intende qualsiasi elemento puntuale network) è quindi possibile tracciare la nuova tubazione utilizzando il comando CR_TUBAZIONI presente nella toolbar Creazione oggetti e seguire la procedura guidata che nell'ordine chiederà di selezionare il nodo iniziale



STI_EP_tub2

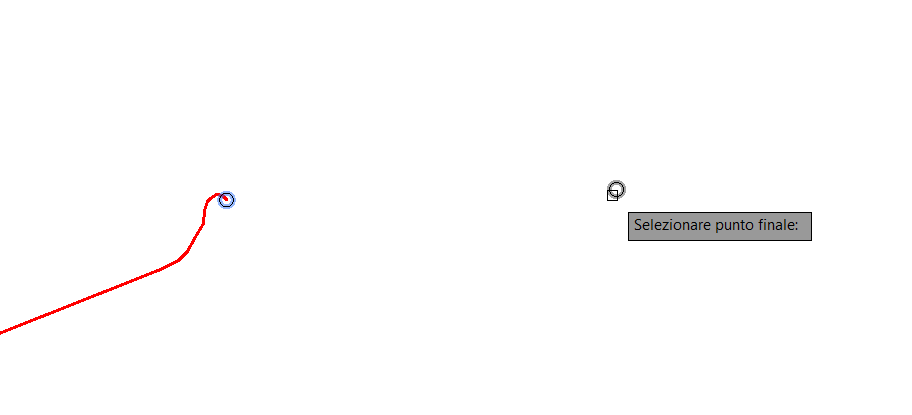

selezionare il nodo finale



STI_EP_tub3



e successivamente cliccare sugli eventuali vertici aggiuntivi



STI_EP_tub4



STI_EP_tub5

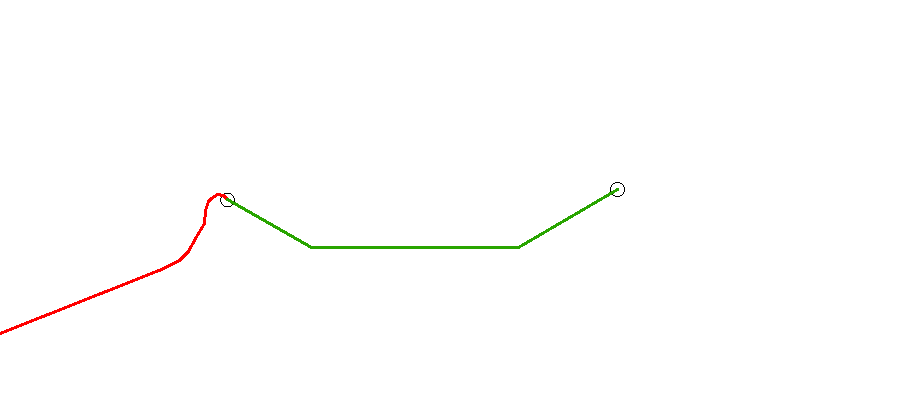

Quando si arriva all'ultimo vertice ausiliario (escluso quindi il punto finale) premere INVIO per chiudere automaticamente la tubazione sul nodo terminale



STI_EP_tub6





Si fa notare che questa è l'unica modalità di tracciamento delle tubazioni che permette di evitare errori siano questi grafici (cuspidi) e / o topologici (connessioni). Seguendo questa modalità operativa il programma eseguirà in automatico le operazioni più delicate.
