Gestione legenda

La gestione delle legende avviene con un componente denominato LegendEditor (LEDlg).


Il componente è utilizzato da svariati comandi all'interno della soluzione CAD/GIS di I&S.


Il concetto è quello di colorare (assegnare un colore agli oggetti CAD) a fronte di una serie di valori che caraterizzano tali oggetti e che dipendono dal comando utilizzato..

Il colore viene assegnato utilizzando la notazione RGB (Red, Green, Blu)

Nota: Anche nel caso di utilizzo di colori del CAD in formato 0-256, il codice singolo viene trasformato nell'RGB opportuno.

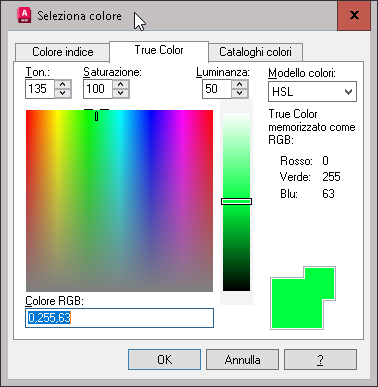

Il box per la scelta dei colori RGB (True Color) del CAD è il seguente:

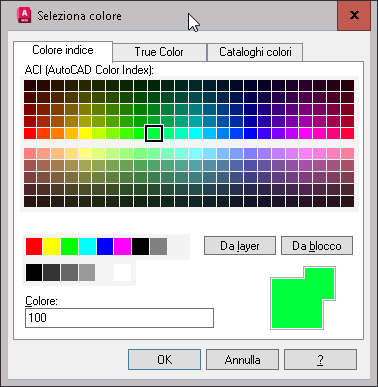

Cliccando sul tab Colori indice si passa invece alla colorazione 0-256

Il comandi di CADPak con nome CpAcad2RGB mostra la tabella di conversione da colore indice ad RGB, seguono i primi 10 valori della tabella:

Tabella di conversione Colore AutoCAD - RGB

-------------------------------------------

 0 = 192 -  192 - 192

 1 = 255 -    0 -   0

 2 = 255 -  255 -   0

 3 =   0 -  255 -   0

 4 =   0 -  255 - 255

 5 =   0 -    0 - 255

 6 = 255 -    0 - 255

 7 =   0 -    0 -   0

 8 = 128 -  128 - 128

 9 = 192 -  192 - 192

10 = 255 -    0 -   0
