Inserisci punto (X,Y)+quota

Comando che consente di inserire nuovi punti in un piano quotato presente nel disegno, oppure di generare un nuovo piano quotato un punto alla volta, inserendo accanto all'oggetto che materializza i punti anche i testi con quota e nome.

I punti possono essere materializzati con degli oggetti PUNTO di AutoCAD oppure con dei BLOCCHI, possono essere tridimensionali oppure posti tutti a quota zero.

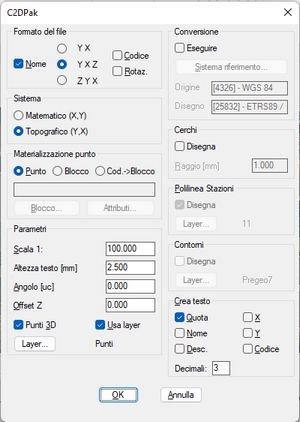

Attraverso l'opzione in linea BOX , viene visualizzato il box con il quale l'utente controlla la modalità di disegno dei punti.

Topografia_C_016

Nel riquadro Tipo di input è necessario specificare quali dati relativi al punto vengano dati con il mouse e quali con la testiera; nel caso specifico della figura sarà richiesto all'utente di specificare la posizione plano-altimetrica definita con il mouse; inoltre la materializzazione dei nuovi punti avverrà con degli oggetti PUNTO di AutoCAD.

Sistema serve per indicare a CADPak l'ordine con cui sono inputati i dati delle coordinate cartesiane, cioè se con il sistema X e Y oppure Nord ed Est

Conversione è possibile specificare una trasformazione di coordinate tra quelle contenute nei dati di input ed il disegno. I sistemi di riferimento sono selelzionati a mezzo del codice EPSG.

Se nel riquadro Materializzazione Punto si utilizza l'opzione Blocco è necessario che il blocco contenga un attributo la cui etichetta sia QUOTA oppure quella specificata dalla variabile TP0050 nel file TOPak1.var delle variabili globali relative alla topografia e che di default è QUOTA.

(TP0050 "QUOTA") ;nome dell'attributo quota

(TP0051 "NOME") ;nome dell'attributo nome

Analogamente è necessario che esista un attributo con l'etichetta NOME che è regolata dalla variabile globale TP0051 nel file TOPak1.var. Nel caso dell'utilizzo dell'opzione è necessario disabilitare tutte le caselle di Crea testo perché nome e quota sono già inseriti sotto forma di attributo. Se CADPak non trova questi attributi nel blocco non scrive il testo relativo. Attivando l'opzione Crea Testo Nome, per ogni punto apparirà la richiesta alla riga di comando di indicare il nome del punto. E' gestito l'incremento dei codici nel caso di testi numerici o alfanumerici. Digitando, ad esempio, "AX12", il prossimo nome di punto proposto sarà "AX13" e così via. Per i valori numerici il numero dei decimali è gestito da AutoCAD (comando LUPREC).

Il riquadro Parametri serve a definire la scala e relativamente ad essa l'altezza dei testi in millimetri stampati oltre che l'angolo di rotazione ed un offset da aggiungere al valore della Z (quindi se è specificato un valore, è come se i punti avessero realmente il valore di Z dato dalla somma del valore reale più l'offset specificato).

Inoltre l'opzione Punti 3D, se attivata, serve per forzare il disegno dei punti in 3D altrimenti vengono altrimenti vengono disegnati in 2D.

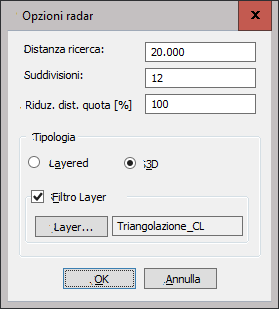

Nel caso in cui tra i valori del riquadro Crea testo sia attivato Quota e nel riquadro Tipo di input sia attivato X Y in sequito al posizionamento del punto col mouse seguirà la richiesta del valore della quota con un menu a riga di comando come il seguente:
