Visualizza quote

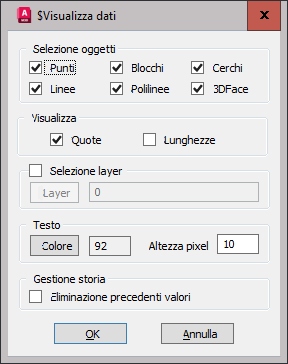

Nome Comando al Prompt: TPVD

Questo comando permette di materializzare in modo temporaneo alcune informazioni sugli oggetti disegnati quali Quote e Lunghezze e per gli oggetti per cui ciò abbia senso.

In caso di Punti attivare la visualizzazione della lunghezza non comporterà alcuna materializzazione.

Se la lunghezza viene indicata con due testi è perchè è riferita ad una linea/polilinea 3D: la prima è la lunghezza 3D, la seconda è la lunghezza 2D.

Per eliminare le informazioni è sufficiente rigenerare il disegno (_REGEN) oppure ad, un successifo utilizzo, selezionare il controllo Eliminazione valori precedenti

Seguono alcuni esempi di utilizzo

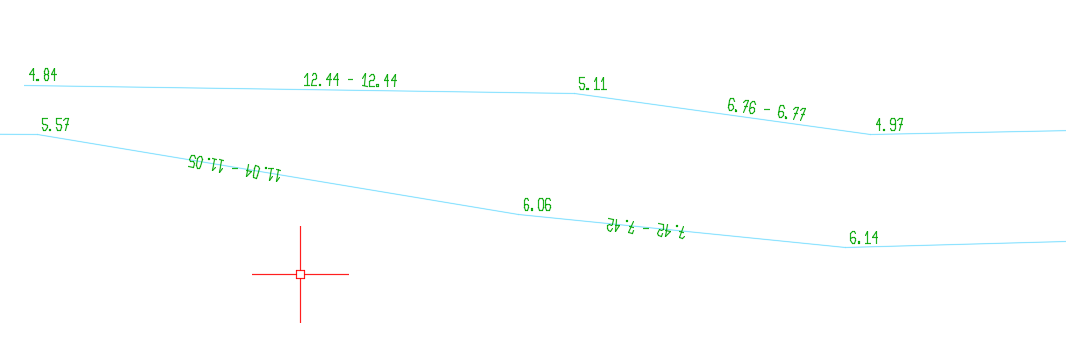

Quotare le linee di vincolo di una triangolazione

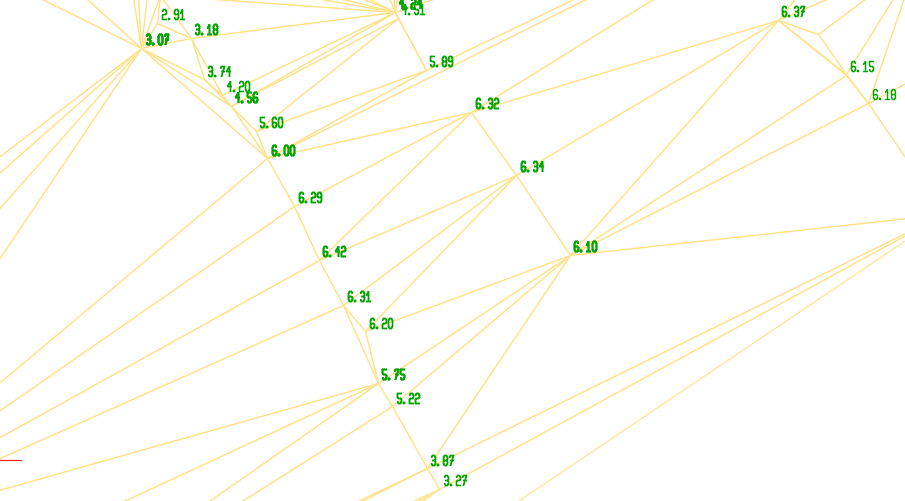

Quotare una triangolazione di oggetti 3DFACE, viene materializzata la quota dei vertici

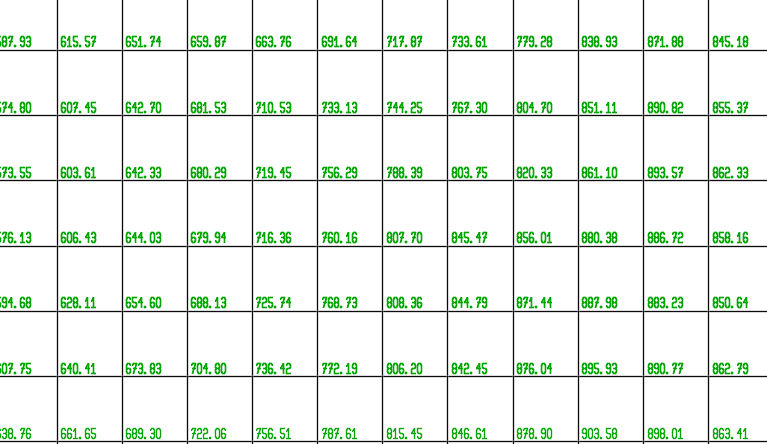

Quotare un grid importato col comando DTMIN
