Analisi isole

Nome Comando al Prompt: Net_IslandFromPipe

Il comando consente di eseguire una analisi delle isole di una rete.
Alla pressione del bottone Carica, sarà caricato lo stato di fatto delle isole della rete.

Note

Se il flag Considera le valvole sempre chiuse, l'analisi delle sottoreti avverrà con lo stato delle valvole posto a chiuso.
Sarà così possibile avere le sottoreti che sono delimitate dalla chiususra delle valvole.


Una isola è una connessione di tubazioni chiusa da elementi in stato Chiuso.
Il comando crea le isole esattamente come avviene nel box della modellazione (comando Net_ErExport)

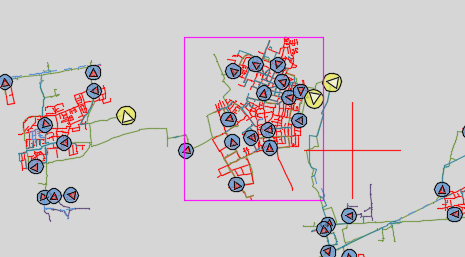

Cliccando su Evidenzia isola è possibile avere una evidenziazione grafica degli oggetti ed un rettangolo che individua l'occupazione massima delle geometrie della rete.
Come ad esempio:

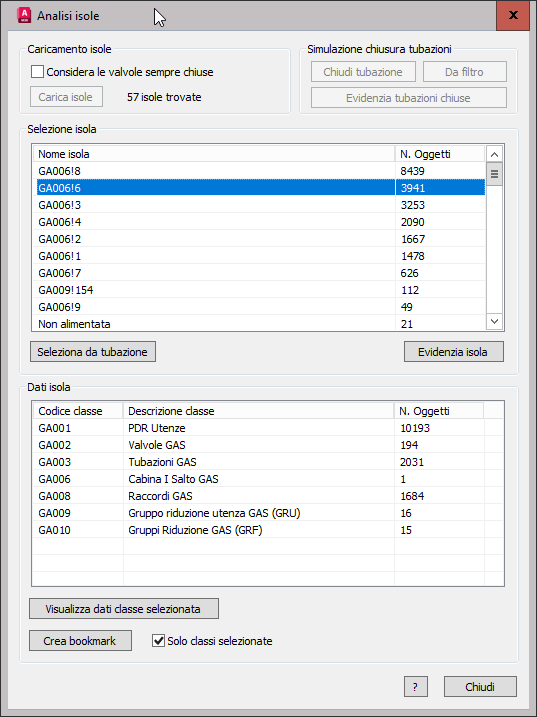

Nel caso in esempio l'isola, facente capo al GR GA006!6, è formata dalle classi che si vedono nella sezione Dati isola in cui sono indicati anche il numero di oggetti.

Sono possibili alcune funzionalità

1) Selezione di una sottorete in relazione ad una tubazione

Consente quanto al successivo punto 2) ma la selezione della sottorete avviene a partire dalla selzione di una tubazione clickando il bottone Seleziona da tubazione.

2) Popolamento dei bookmark

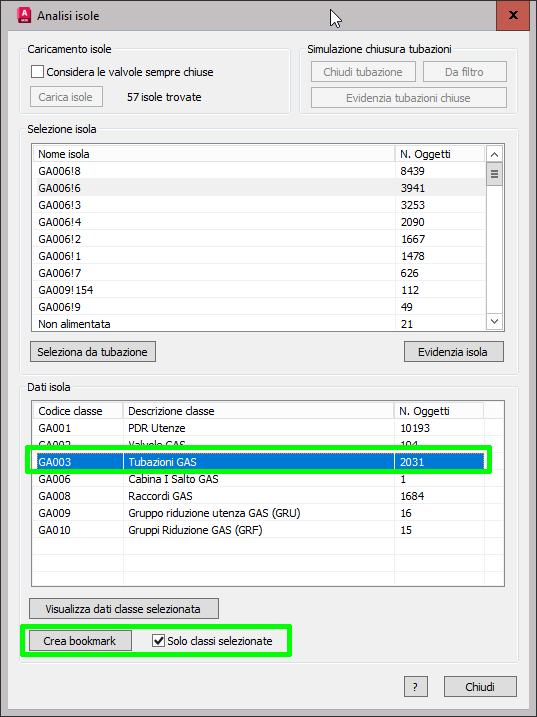

Il comando consente di creare dei bookmark con gli oggetti delle classi dell'isola, è necessario selezionare le classi da mettere nel bookmark e quindi cliccare su Crea bookmark.

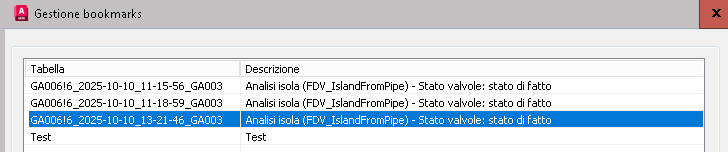

Saranno creati dei bookmark con un nome composto come:

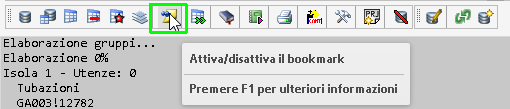

I bookmark sono visibili cliccando l'apposito comando nella toolbar Generale

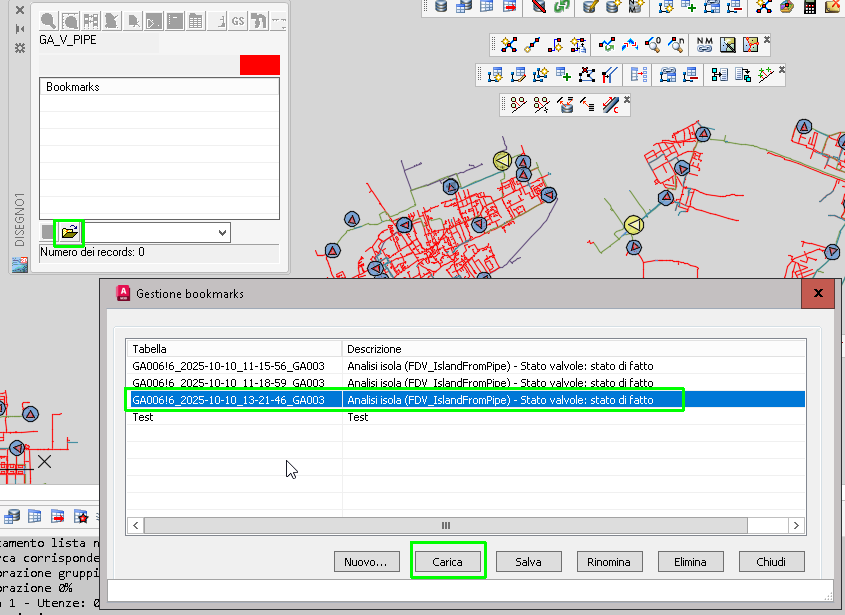

e come di seguito:

Sugli oggetti di un bookmark sarà quindi possibile aprire il sommario per fare delle analisi ed eseguire dei report.

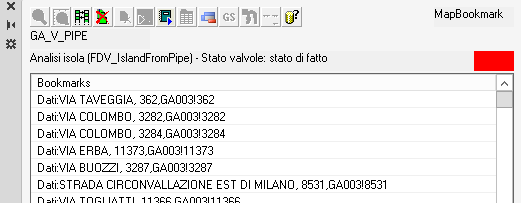

La visualizzazione dei dati nel Bookmark può essere configurata, impostando un particolare Tooltip con MDBManager.
Si può passare dalla visualizzazione Tooltip a Chiave primaria oggetto con l'apposito controllo:

Dal Bookmark con doppio click su un oggetto la visualizzazione oggetti si aggiorna all'oggetto clickato.
In caso vedere sull'uso dei bookmark.
