Simulazione chiusura tubazioni

Nome Comando al Prompt: Net_IslandFromClosedPipe

Il comando consente di eseguire una analisi delle isole di una rete supponendo che una (o più tubazioni) tubazione selezionata sia chiusa.
Il che permette di isolare (usando il Bookmark) una serie di oggetti di una delle classi che compongoli l'isola.

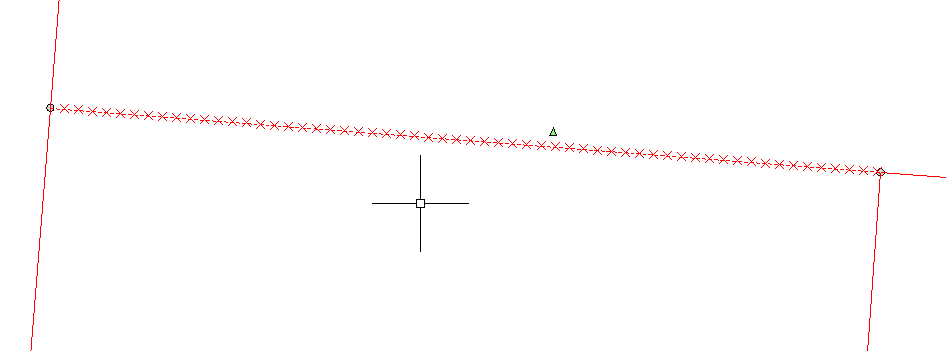

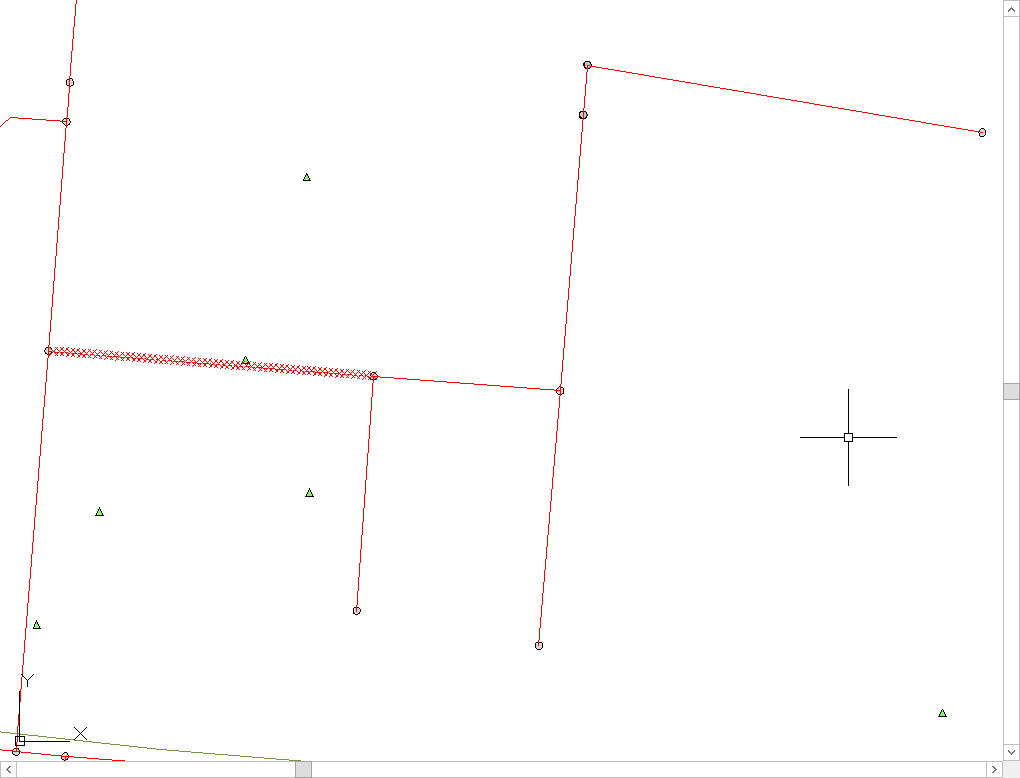

Si supponga di selezionare come tubazione da chiudere quella evidenziata nell'immegine seguente:

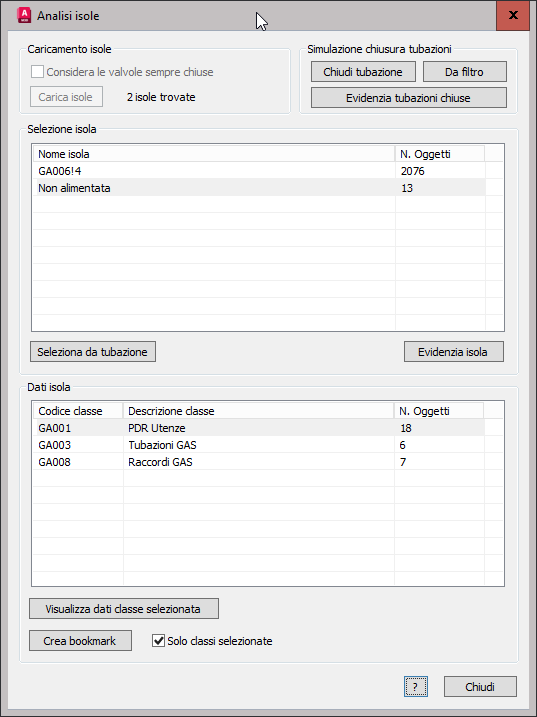

Il box di dialogo mostrerà questa situazione:

da cui si evince che, in seguito alla chiusura della tubazione indicata, si generano 2 isole una facente capo all'oggetto GA006!4 (Cabina di I Salto) e quindi alimentata, ed una Non alimentata.

Gli oggetti dell'isola non alimentata sono 13 e sono quelli che vengono evidenziati nella sezione Dati isola

6 Tubazioni + 7 Raccordi Gas = 13 oggetti network

18 PDR che non sono oggetti network ma collegati al network.

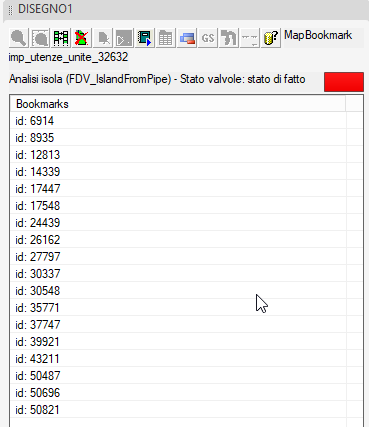

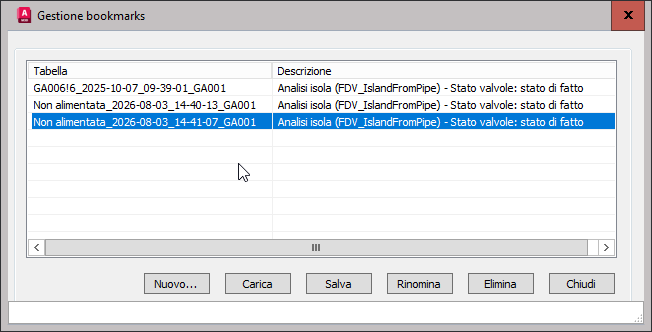

Selezionando la riga dei 18 oggetti PDR ed aggiungendo un bookmark con tali oggetti è possibile fare una analisi delle utenze che resterebbero isolate in seguito alla chiusura.

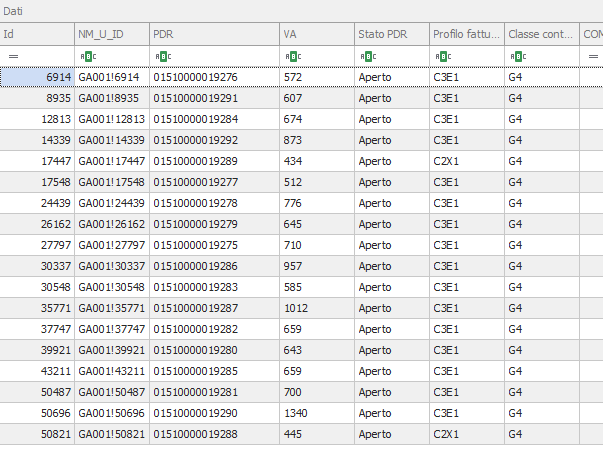

ed aprendo l'elenco nel Sommario si possono visualizzare i dati dei PDR

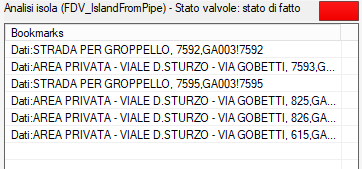

In alternativa, a mezzo utilizzo bookmark,

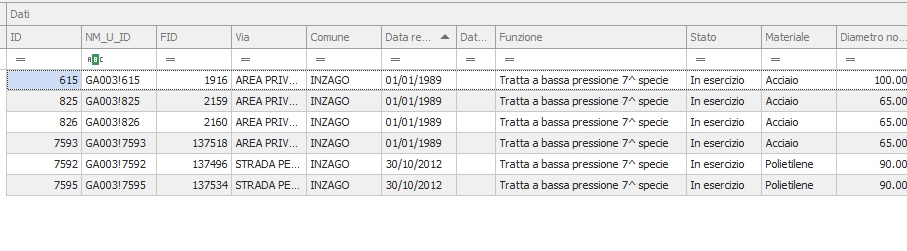

è possibile analizzare anche le 6 tubazioni facenti parte dell'isola non alimentata (in questo caso ordinate per data di realizzazione)

Nota 1

Bottone Evidenzia tubazione consente di evidenziare la (o le) tubazione chiusa

Nota 2

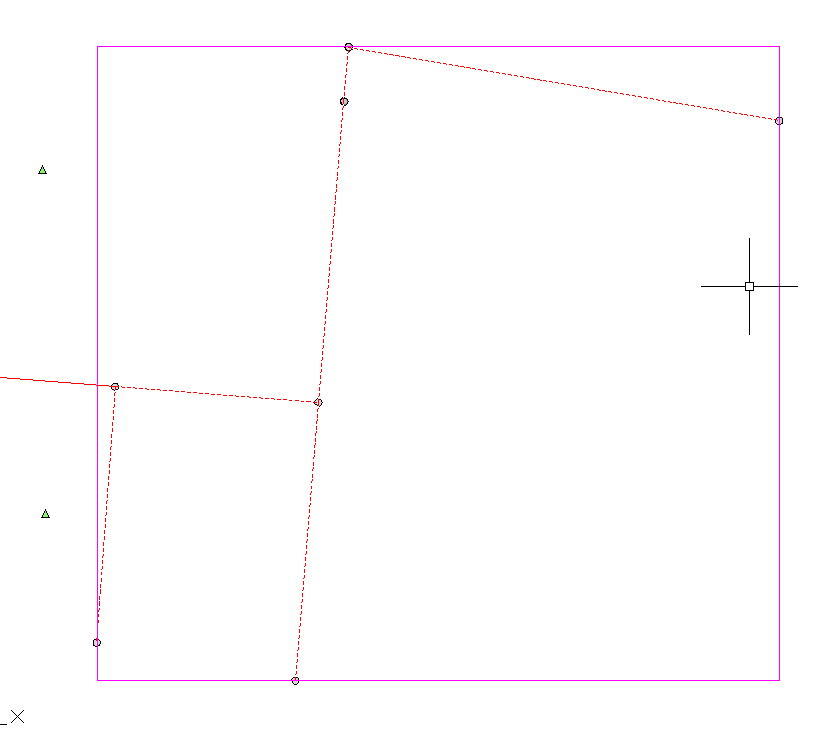

Bottone Evidenzia isola consente di mostrare l'isola selezionata, attraverso un rettangolo di massima estensione degli oggetti che ne fanno parte e l'eviodenziazione degli oggetti stessi.

Nota 3

Per selezionare più tubazioni chiusi utilizzare il bottone Chiudi tubazione.
