Best practices

 Top  Previous  Next

Le best practices sono gli accorgimenti da utilizzare nel tracciameto di una rete.
Ciò influisce in modo determinate sulla fase di modellazione. La modellazione delle reti (Acqua, Gas, Fognatura) necessita di avere un tracciamento corretto degli elemnti della rete.
La fase di modellazione si divide in 3 stadi (tutti all'interno del comando Net_ErExport):



1)        Creazione dei dati utili alla modellazione

2)        Modellazione

3)        Visualizzazione dei risultati



Affinchè la fase 1) sia svolta con successo molti controlli vengono fatti dal software al fine di garantire una modellazione esente da errori di tracciamento.
Ma è difficile poter prevedere tutte le possibili combinazioni di possibili errori di tracciamento.

Il tracciamento di reti Acqua, Gas e Fognatura hanno delle particolarità diverse per cui, ove previsto saranno indicate.
In questa sezione si cerca di dare un aiuto al tracciamento per evitare errori grossolani.



Comandi utili per la gestione del tracciamento sono nella toolbar MapDBase - Network Model - Struttura

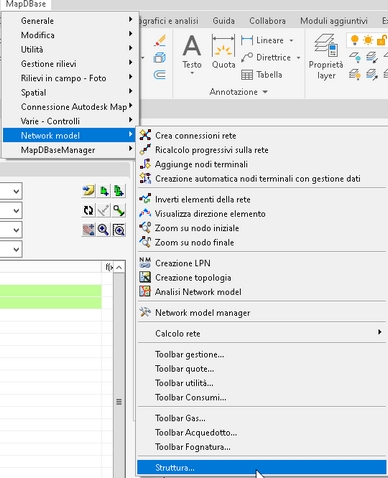

BP_Menu-1



che attiva la seguente toolbar



BP_Menu-2

I comandi utili sono:



1 - Net_ConnectionConsente la creazione delle connessioni della rete. Una tubazione va sempre da un nodo ad un'altro nodo (per info su errori, vedere qui)
5 - Net_RevPolyConsente di invertire il verso geometrico di una tubazione e le relative connessioni (campi Da, A)
6 - Net_Sowdirection_GenConsente di visualizzare la direzione degli oggetti lineari, come le tubazioni.





Rete Gas - Cabine di primo Salto (ReMi)

Le tubazioni che afferiscono ad una cabina di Primo Salto (ReMi) devono avere il senso in uscita.

In pratica il Da, A nella sezione Rete delle tubazioni che afferiscono all'oggetto devono andare dalla Cabina all'altro oggetto (Nodo, Valvola ecc,)

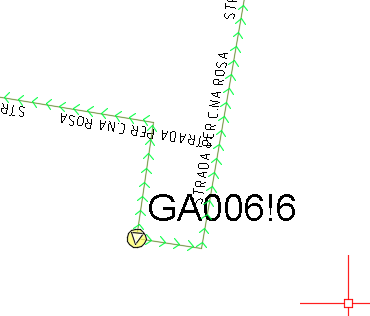

BP_Remi-1



BP_Remi-2



Con il comando Net_Sowdirection_Gen è possibile visualizzare il verso geometrico della tubazione (le freccette verdi, che scompaiono utilizzando il comando RIGEN)
Se il senso fosse errato è possibile invertirlo col comando Net_RevPoly



Rete Gas, H2O - Valvole

Le tubazioni che afferiscono alle valvole devono avere il verso in entrata ed uscita.
Non possono essere entrambe in entrate o entrambe in uscita.



BP_Valvole-1

Con il comando Net_Sowdirection_Gen è possibile visualizzare il verso geometrico della tubazione (le freccette verdi, che scompaiono utilizzando il comando RIGEN)
Se il senso fosse errato è possibile invertirlo col comando Net_RevPoly



Rete Gas - Gruppi di riduzione (Cabine di secondo salto)

In questo caso si deve prestare molta attenzione ai versi delle tubazioni che afferiscono al GR.
Un GR può delimitare  tipologie di rete diverse (MP-BP) ed ha sempre un verso di ingresso ed uno di uscita, pertanto le tubazioni devono rispettare questa convenzione.



BP_GR-1

Nella figura in rosso la rete BP ed in verde la rete MP



Con il comando Net_Sowdirection_Gen è possibile visualizzare il verso geometrico della tubazione (le freccette verdi, che scompaiono utilizzando il comando RIGEN)
Se il senso fosse errato è possibile invertirlo col comando Net_RevPoly



Nel caso di GR sulla stessa tipologia di rete (BP o MP) è meglio che il verso delle tubazioni abbia un senso logico se si è a conoscenza di cosa c'è prima e cosa c'è dopo.


Rete Gas, H2O - ReMi/GR/Valvole

Nel caso in cui sia necessario invertire il senso di una tubazione per rispettare le regole precedenti su ReMi, GR e Valvole, prestare attenzione a quale tipo di oggetto puntuale possa essere all'altro estremo della tubazione.

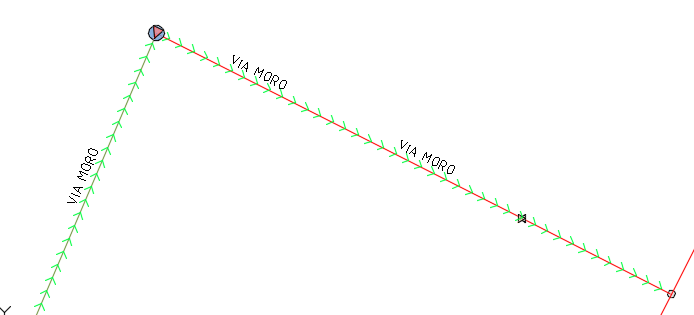

BP_ReMi-GR-V-1



Nel caso dell'immagine precedente, se si è invertito il verso della tubazione BP in uscita dal GR, si deve prestare attenzione che anche la tubazione alla destra della valvola abbia verso corretto per la valvola stessa ricordando che una valvola deve avere sempre una tubazione entrante ed una uscente. Nel caso potrebbe essere necessario invertire il verso della tubazione anche alla destra della valvola.



Con il comando Net_Sowdirection_Gen è possibile visualizzare il verso geometrico della tubazione (le freccette verdi, che scompaiono utilizzando il comando RIGEN)
Se il senso fosse errato è possibile invertirlo col comando Net_RevPoly

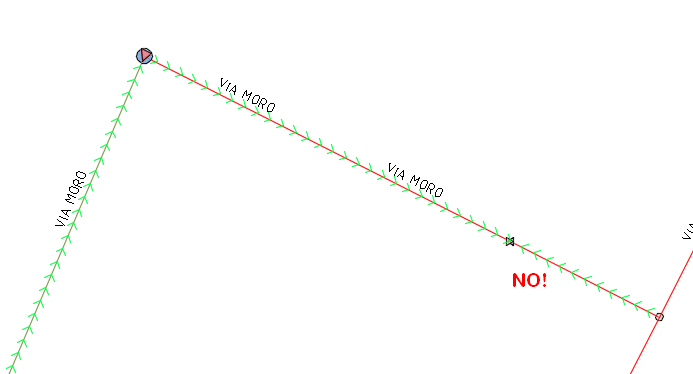

BP_ReMi-GR-V-2





Rete Gas - Tipologia degli elementi della rete

Nella rete Gas possono esitere 3 tipologie di rete:



AP        Alta Pressione

MP        Media Pressione
BP        Bassa Pressione



La struttura dei dati degli elemnti di una rete comprende il campo Tipo Rete che deve avere valori diversi a seconda del tipo di oggetto.
E' importante che questo campo sia valorizzato correttamente in base semplici regole:



a)        Tutti gli elementi della sotto-rete devono essere valorizzati col corretto valore.

 Tubazione, Nodi, Valvole col valore della sotto-rete a cui appartengono (AP. MP o BP)

b)        Tutti gli elementi che dividono la rete in sottoreti come i GR, devono avere l'opportuno valore come AP-AP, AP-MP, MP-BP, MP-MP

c)        Le ReMi (Cabine di primo salto) se sono punti di ingresso della rete di MP, avranno valore MP.



Modellando la rete selezionando la tipologia di sottorete, verrà fatto riferimento a questi valori.

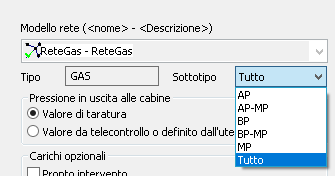

BP_Mod-1



Se non sono coerenti saranno visualizzati degli errori nella finestra degli stessi.



Si ricorda che una rete Gas viene modellata partendo dall'individuazione della sottorete a più bassa pressione BP, MP. I risultati di questa prima modellazione sono i dati di modellazione della sottorete a più alta pressione.
Pertanto in caso con la presenza di reti BP-MP, prima sarà risolta la rete BP e poi la rete MP.

Modellare singolarmente la rete BP e poi la rete MP prima di modellare tutta la rete (opzione Tutto) consente di poter individuare errori nelle varie tipologie di sottorete.
