Come indentificare punti con quota da internet

Per avere una base raster ad esempio della mappa catastale messa a disposizione dall Agenzia delle Entrate (AdE) su cui individuare punti con quota presa da internet (come indicato qui), procedere con le seguenti fasi:

1) Disporre di un disegno gererenziato e conoscenza del sistema di riferimento EPSG

Se non si dispone di un disegno già referenziato si può utilizzare un disegno template (file con estensione dwt) messo a disposizione da CADPak.

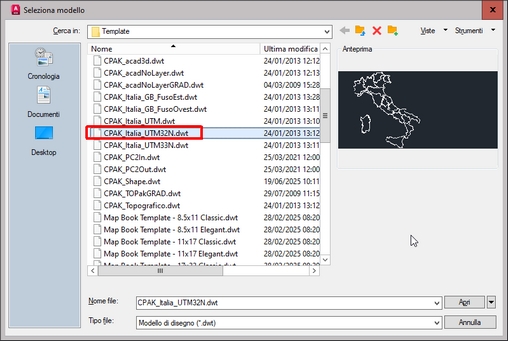

Utilizzare il comando _NEW del CAD e selezionare il file CPAK_Italia_UTM32N.dwt

Si aprirà quindi un disegno con la cartina dell'italia nel sistema di riferimento EPSG:25832

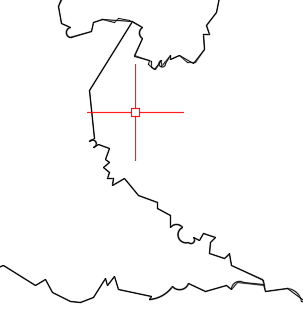

Zoomare a grandi linee sull'area desiderata, nell'esempio tra Lombardia e Veneto, zona Lago di Garda

2) Utilizzo di MapBrowser per avere il raster georiferito

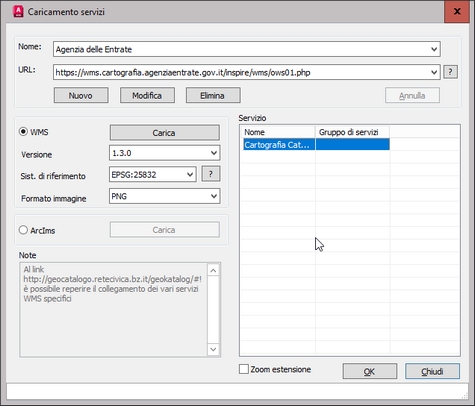

Attivare il comando di inizializzazione di MapBrowser, MBINIT (o dalla toolbar di MapBrowser) come da immagine seguente

Premendo OK potrebbe comparire un box che avvisa che l'estensione del sistema di riferimento non è definita, premere Sì per continuare con l'estensione dello schermo.

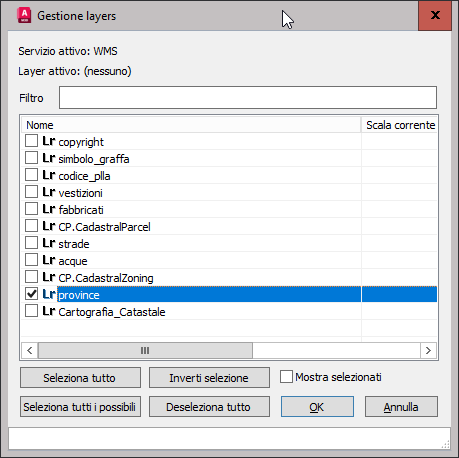

Comparirà l'elenco dei layer messi a disposizione dall'AdE. Selezionare il layer Province per avere una visualizzazione delle province, prima di entrare nel dettaglio di una di queste. Premere OK.

Sarà scaricata l'immagine raster delle province, zoomare sulla provincia di Verona:

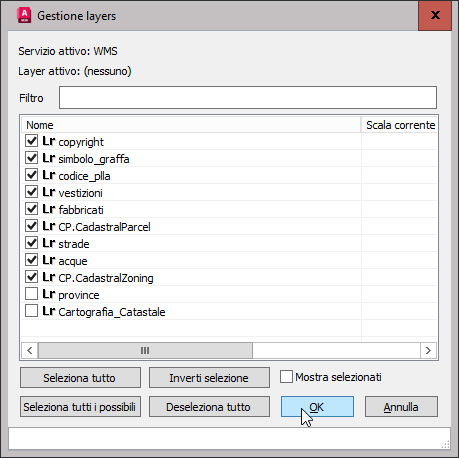

Utilizzare il comando MBLAYERS di MapBrowser ed attivare i layer come da immagine seguente

MapBrowser scaricherà la nuova immagine

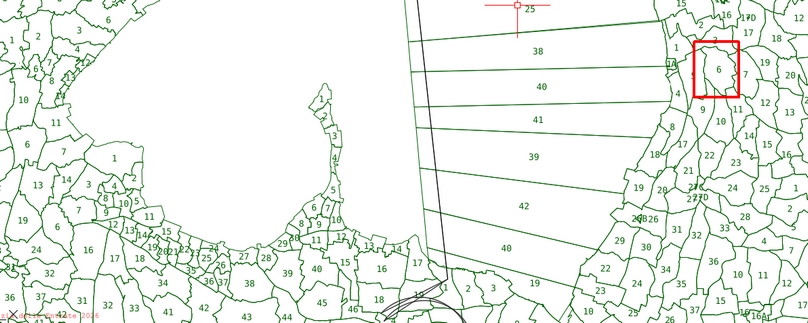

Zoomare ancora in una zona di interesse fino al dettaglio voluto (nell'esempio intorno al codice 6 in verde)

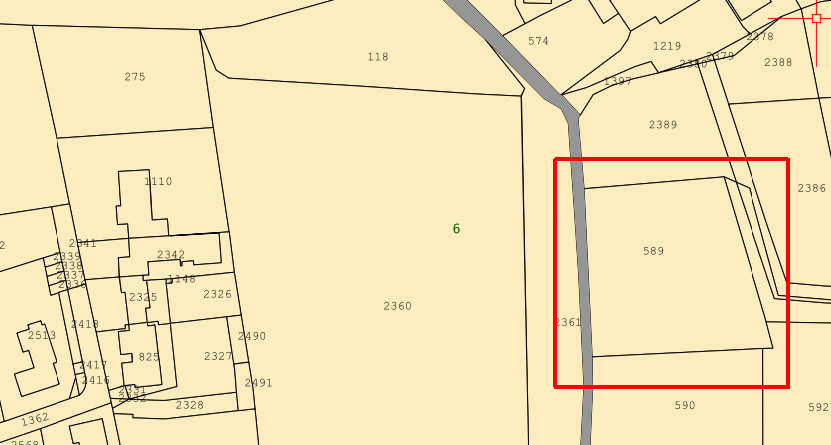

e si supponga di voler ottenere le quote dei punti sul contorno della particella 589

3) Assegnare la scala di stampa al disegno

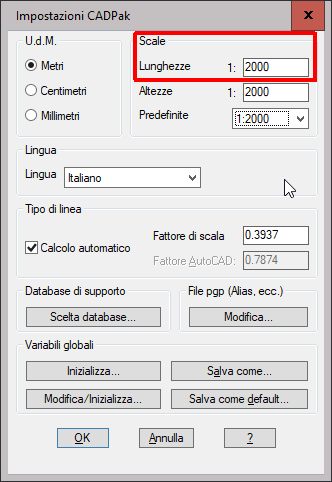

Utilizzare il comando IMPOSTA ed assegnare la scala 1:200.
Per maggiori informazioni su questa funzionalità si veda qui

4) Utilizzo del comando PtElevFromInetTP

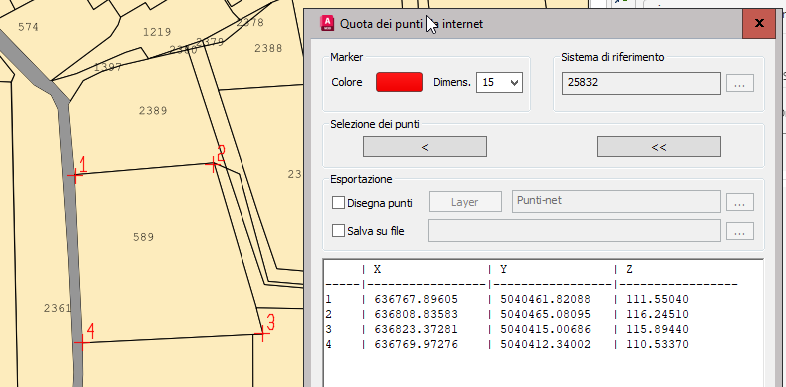

Attivare il comando ed individuare i punti del contorno (sincerarsi di avere lo stesso sistema di riferimento EPSG)

Per la generazione dei punti e/o scrittura di un file di coordinate, rifersi al comando PtElevFromInetTP
