Quota da internet

Nome Comando al Prompt: PtElevFromInetTP

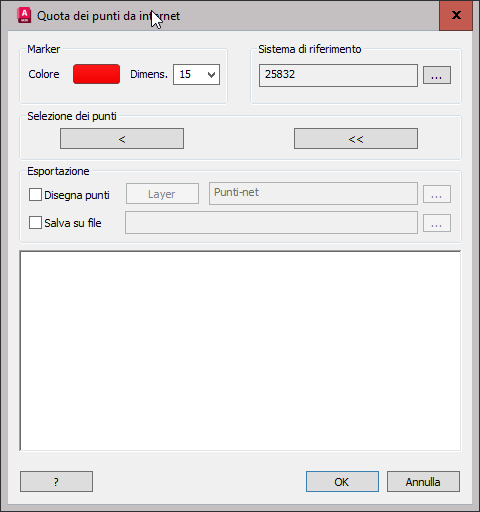

Il comando consente di (a seconda delle opzioni assegnate)

a) Vedere la quota di punti
b) Materializzare dei punti 3D
c) Scrivere i punti in un file di testo

con la quota presa da un provider Internet (al momento TinItaly)

Nota
Non può essere data alcuna certezza sulla correttezza del dato che è responsabilità del provider dello stesso.

Sistema di riferimento

E' necessario specificare il sistema di riferimento a cui apparterranno i valori X,Y del punto individuato al fine di avere una valore di quota coerente.
Con l'abbinamento al modulo MapBrowser è possibile avere uno sfondo raster georiferito su cui poter utilizzare il comando.
Vedere qui un esempio di procedura.

Individuazione dei punti

Per l'individuazione dei punti e calcolo della quota si hanno disposizione i due bottoni < e << in cui

<        Consente di cliccare un punto

<<        Consente di cliccare più di un punto

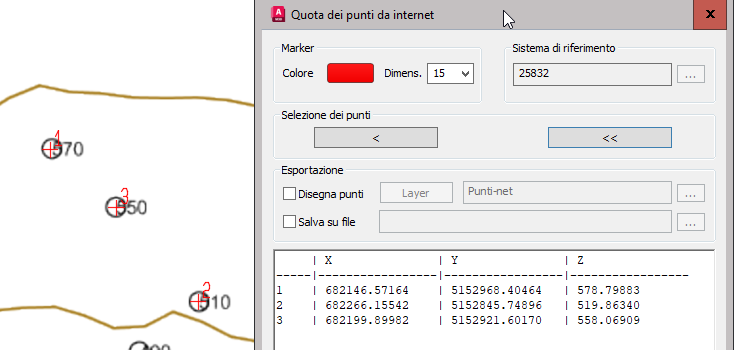

A seguito di queste operazioni, saranno mostrati i valori nel box di dialogo come ad esempio:

Nel disegno saranno individuati i punti a mezzo di una crocetta (colore e dimensione in pixel come da opzioni nel riquadro Marker).
Tali marker saranno non sono oggetti del CAD e potranno essere eliminati col comando _REGEN.

Attivando le opportune opzioni di esportazione sarà possibile avere la materializzazione dei punti e/o la scrittura dei dati su file.

Il comando è gestito da alcuni parametri che sono modificabili nel file TOPak1.var (utilizzare il comando IMPOSTA, Modifica/Inizializza... e selezionare il file TOPAK1.var) nella sezione

;----------------------------------------------------------------------

;ElevFromInetDlg

;----------------------------------------------------------------------

(TP9000 0 )            ; Esportazione su file (1=s� 0=no)

(TP9010 0 )            ; Disegna punti        (1=s� 0=no)

(TP9020 "1")           ; Colore marker

(TP9030 15)            ; Dimensione marker (valori ammessi 1, 2, 3, 4, 5, 10, 15, 20)

(TP9040 "Punti-net")   ; Nome layer punti

(TP9050 2.0)           ; Dimensione del punto [mm]

(TP9070 -2.0)          ; dy testo [mm]

(TP9060  2.0)          ; dx testo [mm]

(TP9080 2.0)           ; Altezza testo [mm]

(TP9090 "ISO")         ; Stile del testo

(TP9100 "Punti-net-N") ; Nome layer testi

(CP9110 0)             ; Dimensioni testo (0=mm 1=UC)

;----------------------------------------------------------------------
